1、項目背景

通過對銀行存在的現金糾紛分析，我公司研發生產了點鈔機字符信息疊加器。點鈔機字符信息疊加器完全可以解決類似糾紛問題。

銀行點鈔機信息疊加器可以把點鈔機的工作狀態（點鈔面額、點鈔數量、報警數據）及客戶ID信息實時同步疊加到視頻監控畫面上，并以數字水印方式保存在DVR或NVR中，以防篡改，查看、回放錄像時可清晰辨識點鈔數據、交易賬戶等信息，方便管理人員及時發現柜員工作疏漏，為日后視頻取證提供有力保障。

二、方案價值

銀行點鈔信息監測系統可以提升銀行安全保衛工作、有效利用監控設備進行業務監督、檢查，可有效杜絕操作風險的發生，發揮案件屏障作用。在銀行協助司法執行、客戶資金糾紛等案件中，監控錄像的證據效力作用也越來越突出，對案件的防范、偵破起到了重要的舉證作用。

1、業務安全保障

建立銀行點鈔信息監測預警系統，有效利用監控錄像進行內部業務監管，規避操作風險。充分利用監控錄像，在日常業務督導中定期抽查營業機構的監控錄像內容，對管理不到位和工作中存在的問題充分進行風險提示。對監控錄像中存在的問題及時進行整改，促使柜員加強風險意識、合規意識，自覺杜絕違規操作現象的發生。

2、設備保障

提供設備準確的運行狀態。設備運行狀態正常還是異常，通過檢測就可確定。根據檢測結果人們就可以對目前運行的設備作好計劃安排，如維修、更換、采用其它補救措施等，以便既充分發揮設備的效率，又避免事故發生。
可預報設備故障狀態的變化，防止設備事故的發生。對于一些必須連續運行的設備，當出現不影響運行的異常時，只能在役檢修。這時監測系統對故障執行實時監測，一旦故障來臨立即報警，以便人們可以事先做好排除故障的工作，避免事故帶來的損失。

• 充分發揮證據作用

在銀行履行協助執行義務方面發揮證據作用，有效規避責任。發揮在銀行與個人客戶的某些資金糾紛中錄像資料的證明力，使其成為銀行處理爭端的重要手段。隨著越來越多銀行卡詐騙等案件的發生，司法機關到銀行調取錄像資料的情況也越來越多，司法機關經常在銀行錄像資料中發現有價值的線索，銀行監控做為證據為案件的偵破發揮了有效作用

三、平臺架構

1、系統介紹

銀行點鈔信息在線監測系統利用銀行原有計算機網絡和監控設備，通過字符疊加器將攝像機監控視頻圖像與點鈔信息疊加并存儲在網絡硬盤錄像機上。借助原視頻監控平臺，實現對各柜臺視頻錄像的實時查看、回放及遠程監控，點鈔信息與點鈔視頻同步顯示。當銀行柜臺出現點鈔糾紛時，調取相關點鈔視頻錄像即可解決糾紛。

該方案僅需在前端柜臺加裝一臺網絡高清點鈔機信息字符疊加器，點鈔機將點鈔信息通過串口傳輸給疊加器，疊加器把信息通過網絡疊加在對應的監控視頻上傳回監控室，存儲在網絡硬盤錄像機上。

本系統主要由主控設備、攝像頭、顯示屏、及監控中心等設備構成。

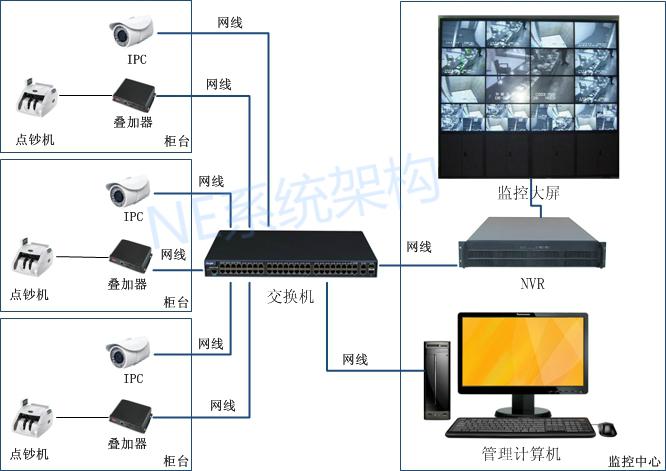

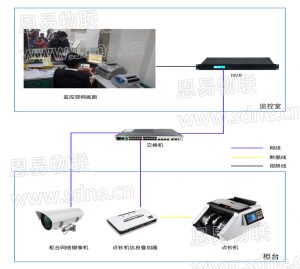

銀行點鈔信息監測拓撲圖

銀行點鈔信息在線監測主要由信息字符疊加器設備組成，信息字符疊加器可以獲取點鈔機的數據，同時可以把數據與網絡視頻監控畫面相疊加，在畫面中顯示對應信息！

四、方案特色

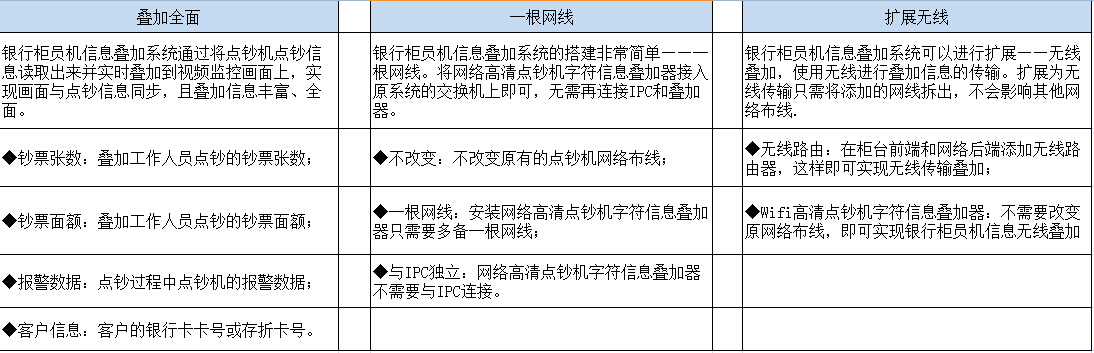

1、系統特色

• 自動兼容

當系統啟動后，網絡高清點鈔機信息疊加器能夠自動匹配點鈔機型號，也可以選擇手動撥碼制定點鈔機型號。

• 串口刷卡器

網絡高清點鈔機信息疊加器可擴展疊加串口刷卡器的卡號信息功能，自動識別卡號。

• 網絡傳輸

使用網絡進行數據采集以及疊加，與傳統的RS485數據采集與疊加模式不同。

• 支持多種點鈔機

目前網絡高清點鈔機字符疊加器支持A、B類點鈔機400余種。

• 光電隔離技術

光電隔離技術防止網絡高清點鈔機字符疊加器工作中被周圍的設備干擾，保證網絡高清點鈔機字符疊加器中數據的完整性，同時可以保護互連設備。

• 智能檢測

網絡高清點鈔機字符疊加器可以智能檢測點鈔機輸出信號的線序、制式。

• 布線簡單

不需要改變原來的監控網絡布線，只需添加一條網線即可將疊加器接入到原有的監控系統中使用。

• 功能可擴展

本系統具備良好的穩定性和可擴展性，可根據實際的功能需求，在不影響原系統的穩定運行情況下進行擴展。

五、建設方案

1、硬件介紹

1.1 系統部署

1、前端設備部署有字符疊加器。

2、后端設備部署有監控中心部署。

前端設備部署

1.終端部署

1）字符疊加器主要功能：

• 接收點鈔機、刷卡器發送的RS232數據
• 將接收的數據通過網絡與網絡攝像機（IPC）的視頻進行同步實時疊加

2）產品概述

• 產品名稱：網絡高清點鈔機信息字符疊加器
• 產品型號：GQ6000N-YH
• 輸入視頻標準：網絡高清數字信號

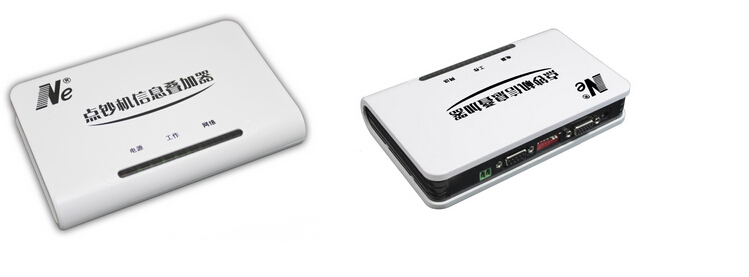

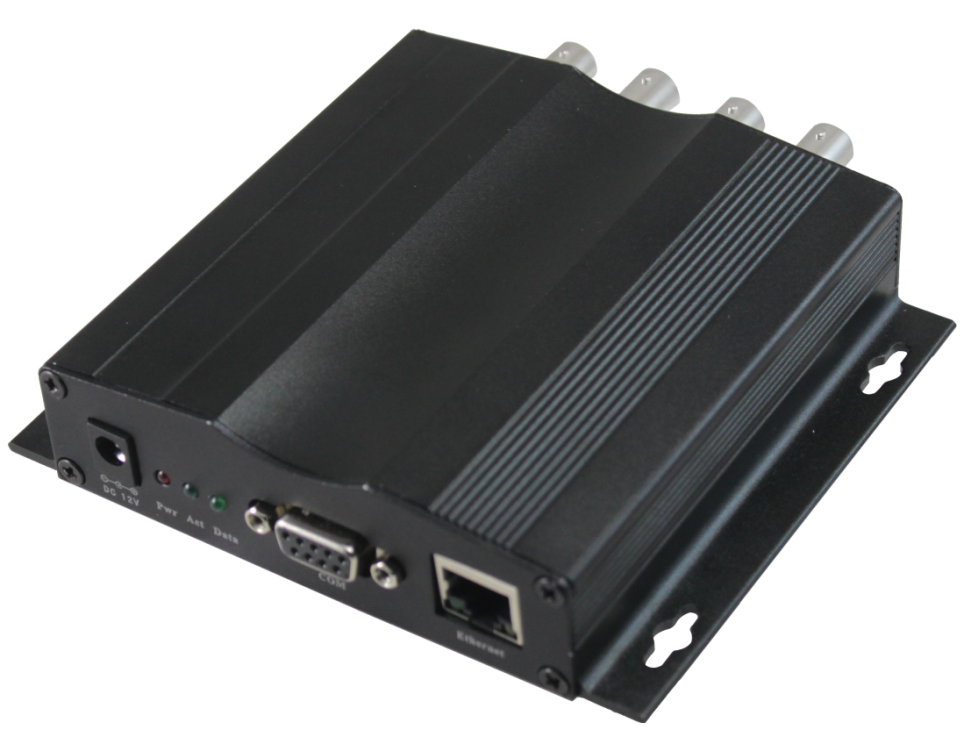

• 產品圖片：

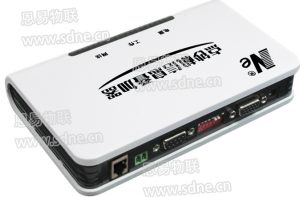

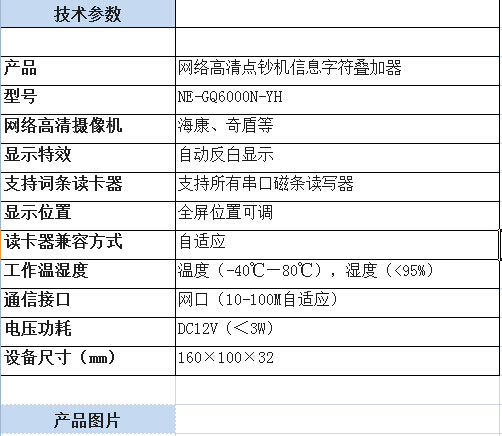

3）技術參數

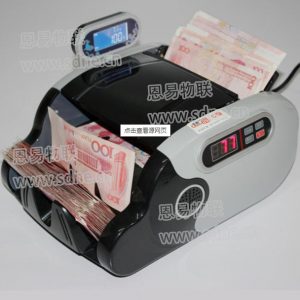

4）點鈔機兼容

點鈔機字符疊加器對于聚龍JBY?D?JL202A1（A）與康藝JBY?D?HT?9000（A）點鈔機有很好的的兼容性。除此之外，兼容點鈔機品牌型號多達400余種，如有新型號點鈔機可與工作人員聯系進行型號匹配。

后端設備部署

1.監控中心部署

監控中心部署主要是監控顯示器、本地服務器。

2、方案實現

1. 在銀行點鈔機信息字符疊加系統中，攝像機使用的是網絡攝像機（IPC），不同品牌的網絡攝像機（IPC）疊加的信息量有限，在此系統中推薦使用海康威視網絡攝像機（IPC）或大華網絡攝像機（IPC）；
2. 前端（柜臺）的點鈔機可以通過我們配置的串口連接線（一分二串口線）與外顯屏、網絡高清點鈔機信息字符疊加器連接；
3. 網絡高清點鈔機信息字符疊加器通過自備的網線直接接入原監控網絡中的交換機，不需要將網絡攝像機（IPC）與網絡高清點鈔機信息字符疊加器連接在一起；
4. 多個柜臺之間是相互獨立的，網絡高清點鈔機信息字符疊加器只有單路版，因此，每一個柜臺需要一臺網絡高清點鈔機信息字符疊加器，通過IP配置與對應的網絡攝像機（IPC）建立連接。

六、擴展功能

本公司除了以上方案之外，在以上方案的基礎上，針對不同用戶需求特推出兩套擴展方案，詳情簡介如下：

1、擴展方案一

1.1增設云端數據上傳功能

本方案在以上方案的基礎上增加了通過公網4G將數據上傳云端的功能。根據客戶需求，除了可在局域網上傳本地平臺，進行實時監控，還可以通過公網上傳云端，遠程使用客戶自有平臺監管。

七、服務和聯系

山東恩易物聯技術有限公司

地址：山東省濟南市工業南路59號 中鐵財智中心 4棟24層電話：0531-62327572

隨著經濟的不斷發展，超市、便利店越來越多的便捷式購物映入人們眼簾，便捷式購物的同時也在產生的許多小的問題。收銀環節的損耗方式主要表現為收銀員內外勾結對商品故意漏掃、不掃、多買少掃等故意作弊和因各種客觀因素（收銀員責任心不強、疲勞等）造成的漏掃描。目前市場上主要解決方案有思想教育、CCTV監控系統、消費者出門時檢查收銀小票蓋章等老的方案，其缺點是花費大量人力、物力，效果不明顯，顧客購物體驗很差。

所以，超市急需一套新型高科技的信息監控系統加入到防損作業中，使收銀信息能夠實時、準確、具體、直觀地展現出來，使超市防損人員從繁瑣的視頻與信息對比工作中解放出來，極大地提了防損人員的工作效率。

二、當下亟待解決的問題

1.?員工工作

收銀員作為現金管理和收費的直接負責人員，所擔負的責任重大，稍有疏忽就會對超市造成嚴重的損失，常見的有以下幾類問題：員工故意漏掃商品信息或輸入低價商品碼、虛構退貨私藏現金、員工操作疏漏或錯誤、員工與顧客勾結內盜等

2.?超市監督工作

超市為了防止不必要的損失，設有專門的防損部門，對超市內部的員工進行一個監督，也有便衣對商品進行實時監管，對于防盜的工作已經做到極致了，同時攝像頭也能夠查看實時的收銀信息，不過問題也隨之出現，對員工也只能是查看錄像然后對比小票信息來進行監督，不僅效率低下，還會因為監控時間和收銀時間不統一造成一系列問題。

3.?收銀糾紛問題

由于在超市每天購物人流龐大，難免會出現超市與客戶在收銀方面的糾紛，傳統的回放錄像和收銀記錄憑證并不能使客戶足夠信服，更甚者有不講理的客戶后，如果沒有清晰直接的證據，只會使超市白白遭受不必要的損失。

對此，山東恩易針對超市安防存在的不變推出了獨特的解決方案。

三、山東恩易解決之道

超市原有的收銀監控系統

恩易推出的超市收銀字符疊加解決方案中，通過接入我們的超市收銀字符疊加器設備，可以實現將客戶POS機要打印到小票的實時數據以數字水印的形式在網絡攝像機畫面上完成疊加，并可以跟隨視頻進行錄像的存儲功能，滿足客戶能夠遠程實時的對收銀操作和收銀款項進行監控。

超市收銀疊加（普通類）解決方案拓撲圖

恩易超市收銀字符疊加（普通類）解決方案：

1. POS機和打印機設備通過連接超市收銀字符疊加器的數據傳輸接口上，將數據傳送至超市收銀字符疊加器設備，超市收銀字符疊加器設備對接收過來的數據進行分析處理；
2. 超市收銀字符疊加器設備將POS機過來的實時數據，以數字水印的形式同步疊加到網絡攝像監控畫面上，同時可將疊加信息隨視頻同時保存。

超市收銀疊加（軟件類）解決方案拓撲圖

同時，根據客戶的不同要求，若客戶POS機和小票打印機通過USB口連接且沒有串口或并口，恩易推出了以下這種便捷的軟件版疊加器

恩易超市收銀字符疊加（軟件類）解決方案：

1. 疊加器、POS機和網絡攝像機保證在同一個局域網下，根據客戶不同需求具體進行接線；
2. 超市收銀字符疊加器設備將POS機收銀軟件通過網絡過來的實時數據，以數字水印的形式同步疊加到網絡攝像監控畫面上，同時可將疊加信息隨視頻同時保存。

撥打電話：0531-62327572可獲得完整方案

　　一直以來，電子衡器稱重管理工作，都是煤炭、水泥、鋼鐵等需要電子衡器計量行業中的難題。由于磅房遠離管理部門，管理人員無法第一時間獲知稱重數據，司磅人員的工作得不到有效監控，而且每天大量的手工填單和計算工作極易發生錯誤，這些問題的存在，久而久之、日積月累下來都將給企業帶來巨大的經濟損失。

　　雖然現在有很多地磅管理軟件存在，但是管理上的問題不能完全避免，仍然會有一些環節給企業造成經濟損失，例如司磅員更改稱重數據、遮擋稱重顯示屏、顯示屏反光、攝像機不清晰等等，一些員工都可能會利用這些問題進行作弊。

　　二、系統目標

　　對這些問題的分析后，可以知道減少這些損失的辦法就是管理人員有必要在第一時間獲知磅表的稱重數據或者稱重的準確數據能夠永久的存儲下來。基于此分析，我公司獨立研發一款地磅稱重信息疊加器，將稱重的信息以數字水印的形式實時的疊加在視頻監控畫面上，稱重信息會永久的保存在硬盤錄像機中且無法更改。

　　本方案實現的系統功能是模擬視頻的地磅稱重信息疊加;通過模擬視頻字符疊加器將地磅稱重信息以數字水印的形式實時同步疊加顯示在監控中心并存儲在DVR中。

　　三、系統特點

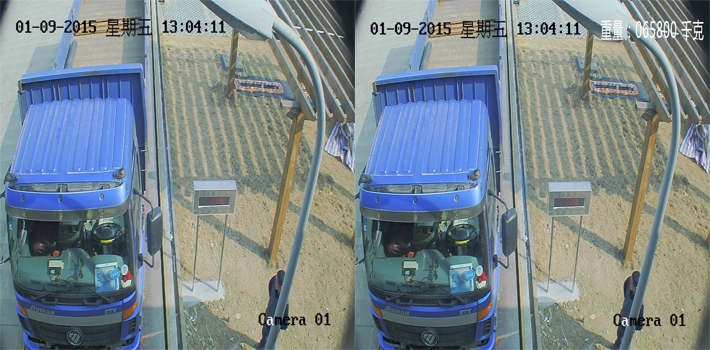

• 稱重顯示——實時疊加顯示稱重過程

• 作弊監察——防止使用作弊器進行作弊

• 視頻存儲——稱重信息與視頻同步存儲

　　四、系統架構

• 在地磅稱重防損系統中，包含稱數據端、硬盤錄像機以及監控顯示器組成。

• 數據端的功能是進行稱重信息的采集與視頻實時疊加，將疊加后的視頻傳送到后端硬盤錄像機中。

• 監控中心部署硬盤錄像機和監控顯示屏，分別用于視頻存儲和調取、顯示。

　　五、系統設計

　　5.1 ?硬件安裝

　　模擬視頻字符疊加器的安裝非常簡單，在現有系統下進行簡單改裝，添加進去模擬視頻字符疊加器。

　　5.2 ?硬件設備

　　本系統硬件設備只有模擬攝像機地磅信息疊加器。

　　1)模擬攝像機地磅信息疊加器主要功能：

• 接收地磅磅表發送的數據

• 接收前端模擬攝像機輸出的信號

• 將兩者疊加，同步輸出

　　2)產品概述

• 產品名稱：模擬攝像機地磅信息疊加器

• 產品型號：NE-DB-7014

• 輸入視頻標準：PAL/NTSC模擬視頻信號

　　3)技術參數

?

? ? ?六、清單列表

整套系統中所使用的設備清單如下：

?

?

?

?

?

? ? ? 七、服務體系

　　山東恩易把系統的服務作為整體解決方案的重要部分，承諾以健全的售后服務體系、多樣的服務方式和豐富的服務內容等，為客戶提供高滿意度的售后服務和技術支持。

　　7.1 ?山東恩易鄭重承諾：

　　(1)軟/硬件平臺提供一年的免費維護和產品升級;

　　(2)服務響應時間不超過30分鐘;

　　(3)質量保修期滿后，雙方可協商簽訂維修保養合同，我方將按優惠價格為建設單位服務;

　　(4)我公司提供7*24小時服務。服務電話為：0531-62327572；

　　(5)在保修期間向貴單位免費提供對設備正常運行的所有服務及必要的材料設備;

　　(6)免費維護期外，將提供7*24小時的在線咨詢服務。

　　7.2 ?服務體系

　　山東恩易具有豐富的技術支持服務經驗，為用戶提供全方位的售后技術支持與服務。售后服務工作主要由山東恩易客戶服務中心負責聯系、確認和協調，按照用戶要求隨時提供各種服務。

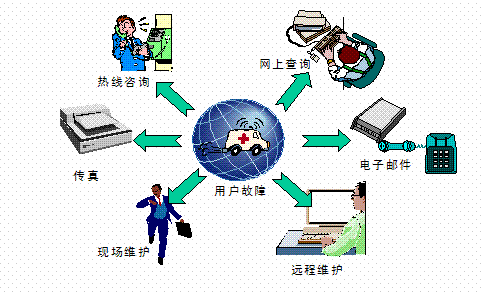

???????????????山東恩易技術支持體系示意圖

在多年的工程建設和服務過程中，山東恩易建立了完善的服務體系，即公司技術支持部門——公司軟件及系統部門——產品供應商三級服務體系，向用戶提供準確及時、便捷快速的全方位的支持與服務，確保用戶業務安全、穩定、高效的運行。

? ? ?7.3 ?服務方式

? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??線上值守服務

　　(1)熱線服務

　　山東恩易配有經驗豐富的技術人員，常年7*24 小時通過電話解答用戶的技術問題和指導用戶解決一般性故障。

　　(2)網上服務

　　可以通過互聯網，以E-mail和微信/QQ的形式與我們聯系。

　　(3)遠程維護服務

　　在用戶許可的情況下，對于用戶出現的系統和軟件問題，山東恩易人員將通過遠程網絡提供實時在線服務，為用戶排除故障。

　　地磅防損系統的特點：

　　◆ 監控視頻與稱重信息融合，數字水印技術徹底防篡改；

　　◆ 稱重曲線智能分析算法，稱重過程防作弊；

　　◆ 借助網絡及互聯網技術、實現計量過程中計量數據的遠程自動采集加工和處理；

　　◆ 實現遠程過磅、遠程監控計量和現場衡器計量無人值守功能；

　　◆ 綜合采用了信號處理、圖像分析、模式識別及人工智能等多種科學方法來防止作弊行為的發生；

　　◆ 磅表自動識別，兼容率高達100%。

　　◆ 查看各個分控點的稱重數據，實時查詢，日，月，年產量統計等。

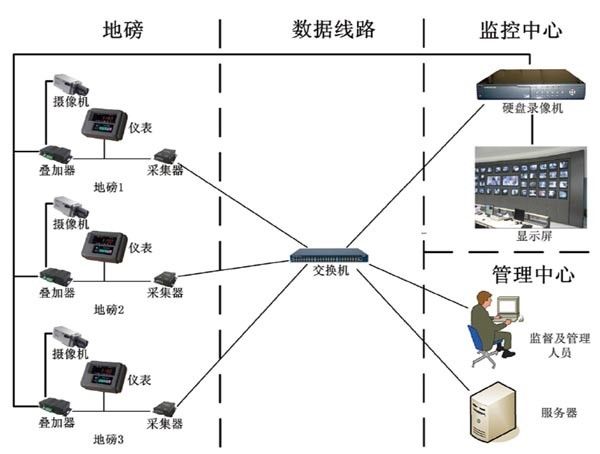

　　系統拓撲圖：

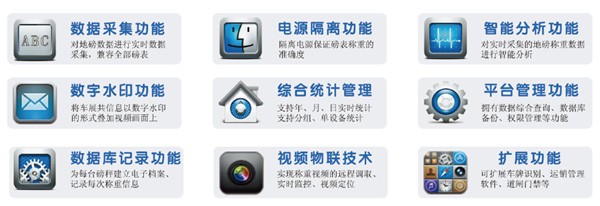

系統功能：

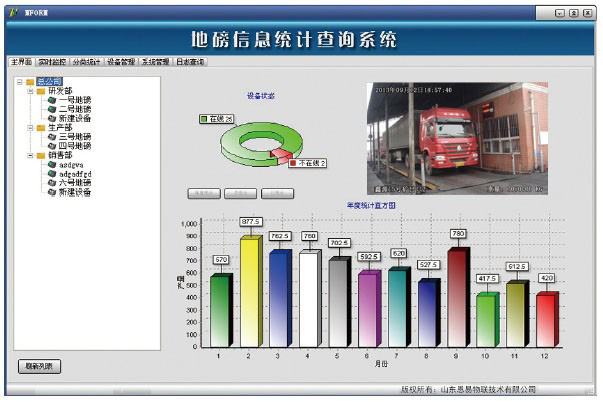

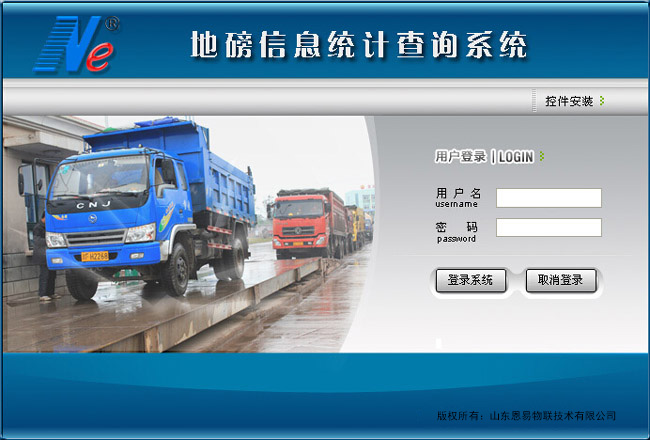

系統登錄及查詢圖：

安裝前后對比效果圖：

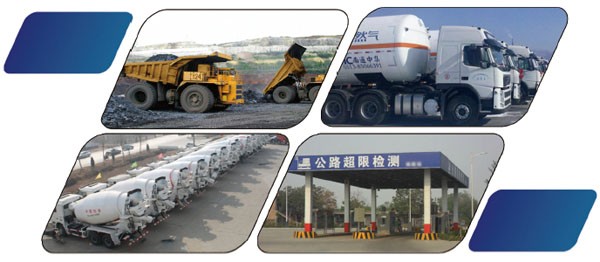

典型應用場景：

軟件免費下載：

本軟件分為：服務器搭建和客戶端安裝

? ?

如需了解地磅稱重防損系統的更多信息請致電總機：0531-62327572.

?

?

?

?

?

?

?

? ? ? ?隨著我國經濟的不斷發展和汽車使用的普及，為了適應人們方便快捷的出行，我國目前已形成了規模龐大、結構復雜的高速公路交通網。然而隨著汽車使用數量的增加，高速公路的路橋收費管理也越來越凸顯其重要性。

? ? ? ?近幾年來，隨著監控設備在路橋收費系統的普及，為路橋收費管理的現代化、自動化、可視化提供了極大的便捷，但由于收費站車流量較大，交易頻繁，員工在收費時出現疏漏、舞弊等現象；車主因對收費金額的不滿與收費站產生糾紛的情況也時有發生。因此，傳統的只能顯示視頻監控畫面，不能顯示收費金額、票號、員工號等信息的收費監控系統，已不能滿足路橋管理部門對員工進行有效監督，為解決糾紛提供有效依據的要求。高速公路收費站監控系統向高清化、數字化改革的的問題已迫在眉睫。

? ?二、需求分析

• 信息可視化需求

? ? ? ? 由于現有的監控設備只能對收費站的車道、收費廣場、收費亭的收費情況，對收費車道通過的車輛類型、收費員的操作過程以及收費過程中的突發事件和特殊事件進行觀察和記錄，一旦出現可以遮擋、損壞攝像頭的情況，監控室內將無法看到收費站車道的具體情況，存在一定的安全隱患。

• 提供有力證據的需求

? ? ? ? 當車主因不滿收費金額而與收費站產生糾紛的情況發生后，需調取當時監控錄像時，單純的視頻監控畫面并沒有說服力，不能為有效解決糾紛提供有力的證據。

• 提高監控信息可靠性的需求

? ? ? ? 由于收費站工作人員的調班及更換，若問題出現的時候與事發時間相隔較長的話，調取當時監控錄像進行查看的時候，不可避免有人惡意篡改當時的工作人員、收費金額等一些信息，給人以錯誤的導向。不能得到當時的真是情況。

• 方便對收費站員工進行管理

? ? ? ? 當路橋管理人員在監控室或需要遠程查看監控畫面時，只能對收費站的情況有一個大致的畫面了解，并不能對員工的工作細節進行查看，不能對員工進行有效的管理與監督。

三、產品及方案介紹

? ? ?3.1?產品的工作原理和功能

? ? ? ?本項目中使用的我公司自主研發、生產的“路橋收費字符疊加器”，是通過收費站工作電腦中的軟件，將車道、班次、票號、金額、車輛名稱、車貨重量、時間、日期等信息發送到字符疊加器中，疊加器將信息疊加到視頻信號里，然后將視頻信號分為兩路，一路接到工作電腦中顯示出來，另一路接到監控室中，這樣在監控室中就可以很清楚的了解到前方員工的工作情況和操作細節，也為日后解決糾紛提供了有力證據。

? ? ?高速收費字符疊加產品功能具體表現為以下幾點：

• ?信息可視化：我公司產品主要是將車道、班次、票號、金額、車輛名稱、車貨重量、時間、日期等信息發送到疊加器中，并顯示在視頻畫面上，管理者在監控室或遠程查看監控畫面時，都可以看到前方每個車道的具體工作情況。

• ?為解決糾紛提供有力證據：若遇到糾紛，調出當時的監控錄? 像，可以最直觀的顯示出該車輛當時經過收費站時的具體信息，帶有數據信息的視頻畫面是最有力的證據。

• ?信息可靠性高：由于設備是將信息疊加到視頻信號中，與視頻信號同步顯示、儲存，所以保存的信息絕對安全、可靠、無法篡改。

• ?方便監督易于管理：管理者在監控室或遠程查看監控畫面時，都可以可到每個員工的工作細節，起到監督員工防止舞弊的作用。?

? ? 3.2?產品優勢

??? ? ?? ?依托我公司強大的科研開發力度，????使我司產品具有如下優勢：

• ?內置GB2312字庫，七千多個漢字和字符，文字、圖片動畫等信息；

• ?疊加位置、字體大小可任意設置；

• ?具有自動內模式功能，如果監控攝像頭故障，依然有信息顯示。

• ?具有斷電直通功能，如果疊加器故障或斷電，依然有視頻信號輸出；

• ?操作方便，可脫機調試設置參數，客戶無需返廠即可進行系統升級操作。

• ?支持高清網絡攝像機（IPC）?

? ? ? 3.3?方案設計原則

? ? ???本方案旨在設計一套現代化的收費站信息疊加系統，使其實現信息的可視化、安全化、數字化、智能化。遵循“性價比最優”的原則，充分利用收費站原有的監控資源，無需改變任何線路，即可進行安裝，有效的節省了施工成本；利用先進的計算機應用技術成果，本產品和系統將收費站管理和員工管理有效的結合在一起，充分體現了該系統的先進性與前瞻性。作為一種高新技術的代表，在未來的收費站監控系統建設中必將得到一定的普及。

? ? 3.4?具體方案設計

? ? ? ?根據客戶不同的需求，我公司制定兩種不同的設計方案：

• 方案一：使用我公司NE-LQ-7014產品，該產品可將收費信息，疊加到拍車道或者拍工作人員工作情況的監控視頻畫面上。該產品只有一路視頻輸入，安裝在每個收費亭的機柜中，將收費計算機的串口線接到產品的視頻輸入接口，在原有的視頻線路上連接上本產品即可。通過計算機上的收費軟件發送相應的收費信息，監控攝像機提供視頻，產品將兩者疊加在一起，從而產生帶有數據信息的監控視頻效果。該產品帶有一進三出功能，三路輸出視頻可分別連接到收費主機、監控室、硬盤錄像機上。該方案的安裝原理圖如下：

??

?

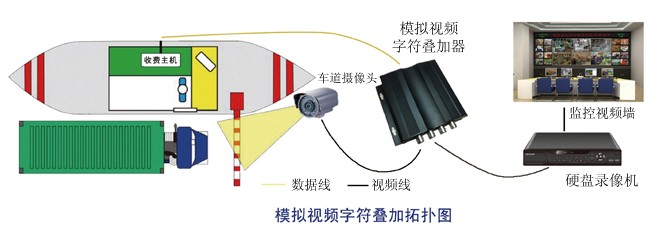

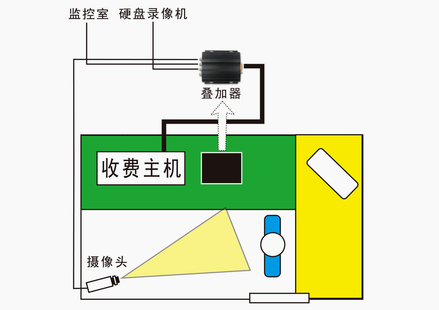

• 方案二：該方案使用我公司NE-LQ-9026 產品，在方案一的基礎上新增一路視頻輸入。因此，該產品可將收費信息分別疊加在拍車道的監控視頻和拍工作人員的視頻監控畫面上。該方案的安裝原理圖如下：

???

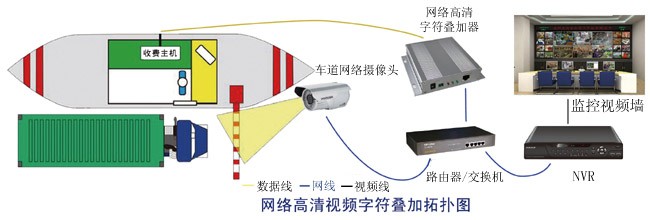

? ? ? 3.5?總結

? ? ? ?高速收費疊加系統產品充分解決了在高速公路收費站監控中存在的監控畫面信息單一、信息不清等問題，充分實現了監控信息的可視化、數字化、智能化。方便了管理部門對收費站情況和工作人員的監督管理，為進一步提高收費站的服務水平，充分發揮氣安全、高效的特點提供了保障。

? ? ? 3.6 產品應用效果圖

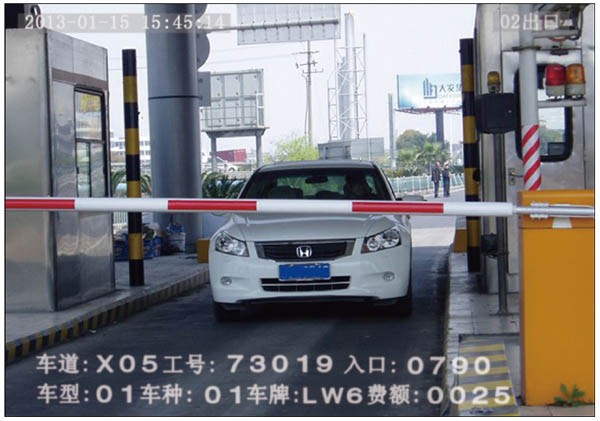

? ? ? ?下圖為我司產品實際應用效果圖：

?

關鍵詞：多路字符疊加器

應用范圍：超市收銀設備

一、 NE-OSD-1616的系統架構

圖一?收銀字符疊加系統架構圖

收銀機將實時采集的數據通過網絡接口(也可支持232接口)實時傳輸到NE-OSD-1616；攝像機輸出的視頻信號通過視頻線連接到NE-OSD-1616的視頻輸入接口；NE-OSD-1616的視頻輸出接口通過視頻線連接到顯示設備，此時通過顯示設備即可觀察到當前的交易信息(如工作員，款臺號，購買物品的品名，重量及價格等)。

三、NE-OSD-1616的主要應用功能

(1)實時查看各個款臺的交易信息：在視頻畫面上同時觀察各個款臺的交易信息，對于內盜的員工有效起到約束的作用。

(2)為錄像取證提供保障：保存的視頻畫面在日后觀察時，仍然能夠在視頻畫面上查看當時的交易信息，當出現客戶糾紛或有內盜嫌疑時，可為取證提供強有力的依據。

　　遠程集中治超平臺是現代化計量系統平臺。它通過整合及分析各種實時計量的信息系統，借助模式識別與圖像處理技術，大幅度提升集團在進出物資計量的智能監控能力，具有相當的社會效益及經濟效益。突出的特點歸納如下：

　　1.系統能減少潛在損失，節約經營成本

　　2. 系統查詢功能，后臺可調取查詢稱重數據與抓拍圖片

　　3.提高企業經營方式的技術水平，提高工作效率

　　1.2功能描述

　　根據對目前系統的分析，為實現對現有系統進行升級，實現系統的簡化以及功能的完善；我司特研發二代產品替換原系統中工控機，在原有系統功能不變的情況下，完善系統原有功能。二代產品的功能：

　　一、稱重數據的實現與管理：

　　1 系統平臺實現對每臺地磅稱重數據的實時采集，通過本地網絡傳送至監控中心；

　　2 將稱重信息實時疊加顯示在監控視頻畫面上；

　　3 系統平臺能夠自動依據稱重數據的變化情況，自動分析判斷是否為一次“有效稱重”；

　　4 當每個稱重現場發生一次“有效稱重”時，自動記錄下當前稱重業務的車號、抓拍照片、重量；

　　5 數據及稱重時間的自動記錄及存貯，保存至數據庫。

　　二、車牌識別與管理：

　　1. 系統平臺能夠自動識別車牌號，依據安裝在現場的高清網絡攝像機的視頻流，自動識別并獲取；

　　2. 車牌號，并與稱重數據同步對應，并儲存和共查詢；

　　3. 系統平臺自動獲取現場照片，要求向安裝在現場的網絡攝像機發出指令，獲取抓拍照片。

　　三、數據存儲管理：

　　獲取的稱重數據以及抓拍的圖片存放在服務器的指定目錄下。

　　系統架構

? ??2.1系統框架

? ??2.2系統部署

　　對于本套系統部署，前端設備部署有采集設備部署、網絡抓拍機部署；后端設備部署有監控中心部署。

　　2.2.1采集設備部署

　　采集設備是我公司獨立研發生產的網絡攝像機地磅信息疊加器，該設備實時采集地磅稱重信息同時以數字水印的形式疊加在監控畫面上，確保稱重信息與視頻監控信息一起永久保存在網絡硬盤錄像機中；稱重車輛在稱重平臺上，稱重信息穩定以后疊加器會發送信號到抓拍機，抓拍機隨即抓拍下當前車輛拍照信息。

　　2.2.2網絡抓拍機部署

　　網絡抓拍機部署在稱重平臺前端，保證能夠清晰的抓拍到稱重車輛的拍照信息；每次稱重時，網絡抓拍機接收到網絡攝像機地磅信息疊加器的抓拍信號后會自動抓拍當前稱重車輛的拍照信息，并實時上傳到后端服務器。

　　2.2.3監控中心部署

　　監控中心部署主要是監控顯示器、本地服務器以及網絡硬盤錄像機的部署，保證視頻監控的正常運行、抓拍照片及視頻數據的保存

　　系統設計

　　3.1硬件安裝

　　網絡攝像機地磅信息疊加器的安裝無需改動原監控布線，只需要在原監控局域網中添加一根網線將疊加器接入。

　　3.2硬件設備

　　本系統硬件設備只有網絡攝像機地磅信息疊加器。

　　1)網絡攝像機地磅信息疊加器主要功能：

• 接收地磅磅表發送的數據

• 接收前端網絡攝像機輸出的信號

• 將兩者疊加，同步輸出

• 發送抓拍信號

　　2)產品概述

• 產品名稱：網絡攝像機地磅信息疊加器

• 產品型號：NE-GQ6000N-DB

• 輸入視頻標準：網絡高清數字信號

1.1?項目背景

隨著開發海洋、江河與湖泊科學事業的發展，水下工程的規模越來越大，水下視頻監控已成為開發水域的眼睛，由于光電技術的發展以及各種新型的攝像元器件的不斷出現，低照度和耐輻照的水下視頻攝像機正在惡劣環境下得到廣泛的應用。

?

在物聯網云平臺的沖擊下，簡單的水下視頻監控系統雖然已能直觀的監測，依舊不能完全滿足人們精細化的水下監控作業。據調查研究表明，目前市場上水下視頻監控系統基本都是采用直接遠程視頻查看，或根據需要加上傳感器的監測功能，但也是監測數據與視頻分開查看的模式，相互獨立的系統模式，不僅不利于更直觀的監控分析，而且對比回溯起來也是費時費力。

那么，如何才能讓視頻與所需數據融為一體，更直觀的展示所需信息？如何采購性價比更高的視頻疊加設備？如何嵌入體積更小、更節省空間的字符疊加模塊？等問題已引起行業內的深度思考。相信推動海洋等水域事業的發展，水下監控系統的完善必是大勢所趨。

二、方案概述

　　針對以上問題，山東恩易根據不同用戶的需求提出了三種不同的解決方案：

　　方案一：針對目前市場上大部分水下模擬標清攝像機，特推出模擬標清視頻疊加設備，主機支持三路視頻輸出，滿足多顯示器的需要;

　　方案二：針對市場上大部分水下模擬高清攝像機，推出模擬高清視頻疊加設備，可在不改變原有監控布線的情況下，實現對水深、水溫、水壓、水質、電量等數據的疊加功能;

　　方案三：針對需要二次開發或特殊情況的需求，支持對嵌入攝像機的字符疊加模塊進行定制開發，滿足用戶的個性化需求。

三、產品介紹

? ? ?3.1 方案一

? ? ?3.1.1產品概述

本款字符疊加設備是一款專用于模擬標清視頻攝像機的字符疊加設備，支持一路網絡攝像機一路模擬攝像機；通訊接口 RS232，RS485。

?

? ?3.2 方案二

? ? 3.2.2產品概述

本款設備是一款專用于模擬高清網絡視頻攝像機的字符疊加設備，在不改變原有監控布線的情況下，可實時將水下環境監測傳感器采集的數據以及儀器設備參數遠程顯示在視頻畫面上。

?

? ? ?3.2 方案三

? ? ?3.2.2產品概述

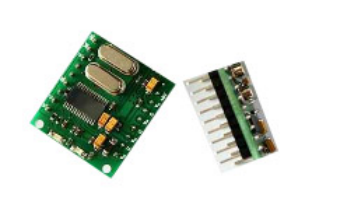

視頻字符疊加器模塊是一款體積小、高集成度的通用型圖像和字符疊加設備，支持內模式和疊加模式，可根據用戶需求嵌入到攝像機進行定制開發。

??

四、產品優勢

l?恩易攝像機字符疊加模塊具有體積小巧、質量輕、更節省空間的特點，易適應復雜水下環境，對攝像機做嵌入式定制開發；

l?針對不同分辨率攝像機，采用不同型號的字符疊加設備，做到一對一的產品對接；

l?采用底層協議對接方式，疊加后不影響原視頻畫面清晰度，攝像機視頻的畫質及分辨率與未安裝疊加器前一致。

l?人性化產品服務支持，遠程升級，簡化程序，大大縮短設備升級所需時間。

l?山東恩易自主研發字符疊加設備多年，經驗豐富，產品應用超市、路橋、銀行、揚塵監測、農業物聯等領域廣泛，科研技術先進；

五、應用領域

主要用于水下作業的監控視頻疊加，在目前，主要包括下列幾個領域：

? ? ? （1）海中土建工程：礁盤和海底情況的初步調查，工程管理，完成情況的檢查，以及作為水中推土機等水下作業的輔助設備視頻疊加。

? ? ? （2）水中資源的調查、觀測，海底礦物，海底油田以及珍珠、珊瑚和各種海藻的調查研究使用。

? ? ? （3）漁業方面：在某特定水域設置的魚網及人工魚礁的實際情況調查，魚群的探測等。

? ? ? （4）沉船的調查，打撈過程的監視以及對所需修理船艦水下部分的檢查和估價等。

? ? ? （5）水力發電水下淤泥的監察和發電廠給水管線內部的檢查和焊接。

? ? ? （6）江河與水庫堤壩的監察及其他水下建筑設施的定期檢查。

? ? ? （7）潛艇水下偵察。

? ? ? （8）核電站用的現場監察設備。

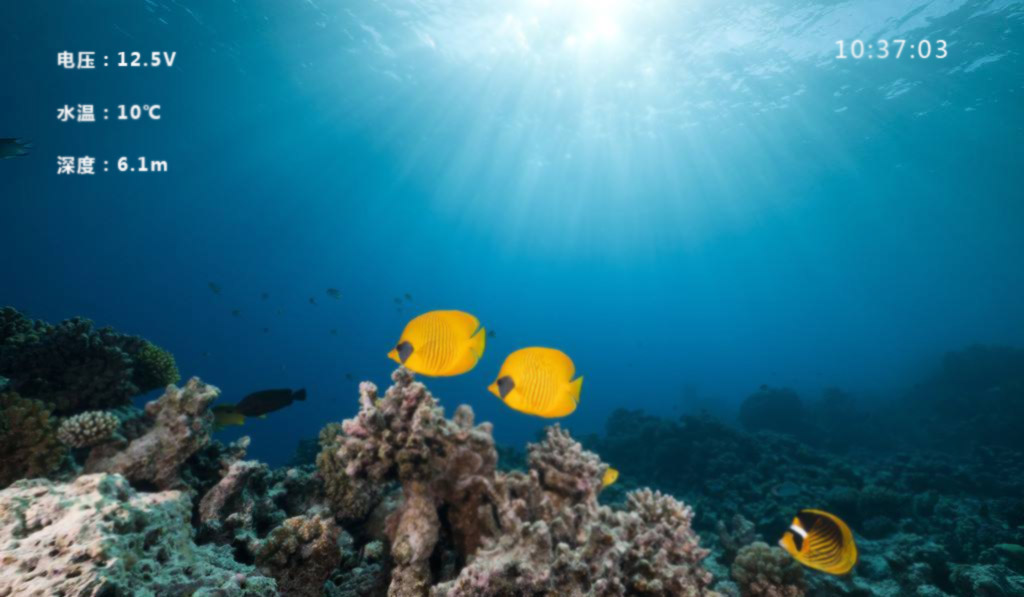

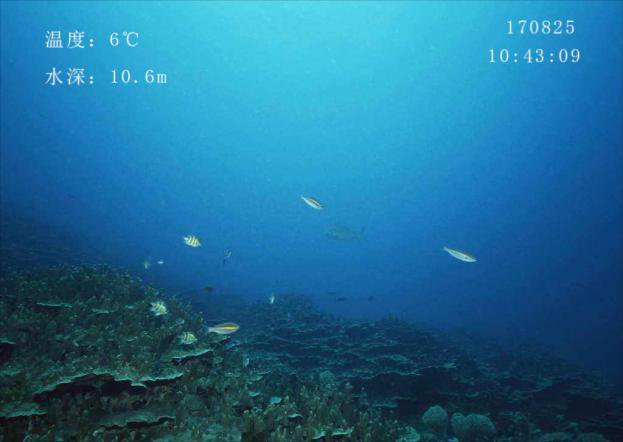

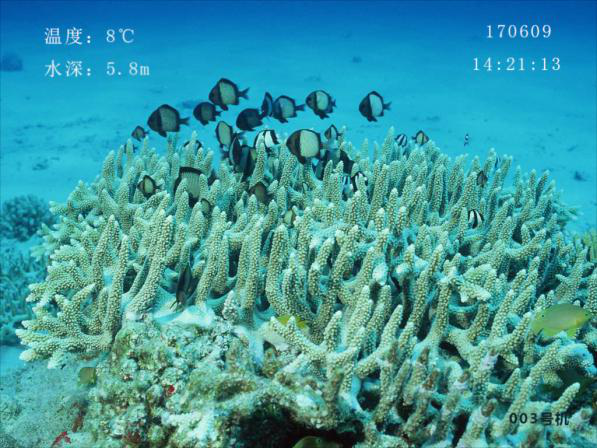

六、疊加效果

? ? ? ? ? ? ? ??

?

? ? ? ? ? ? ? ??

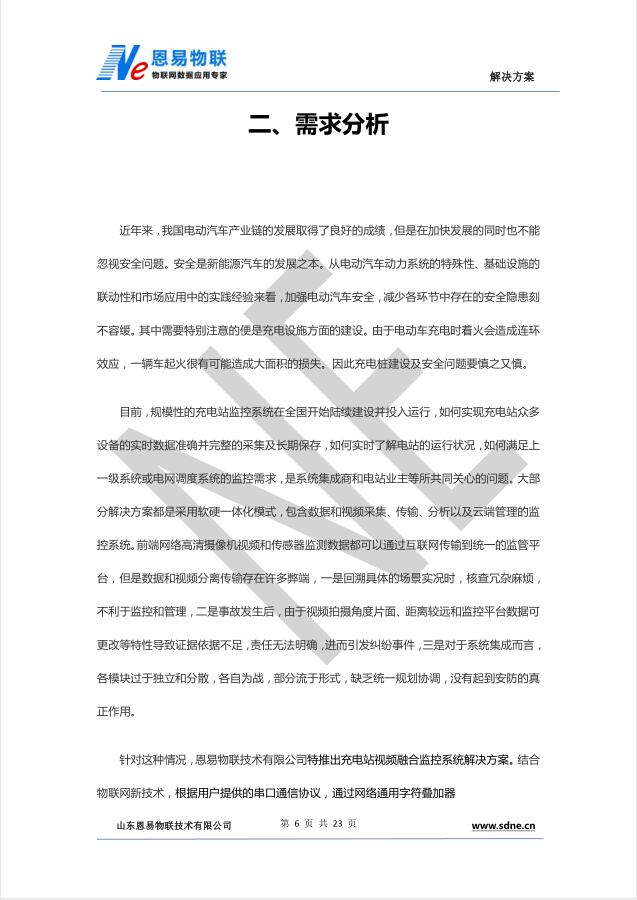

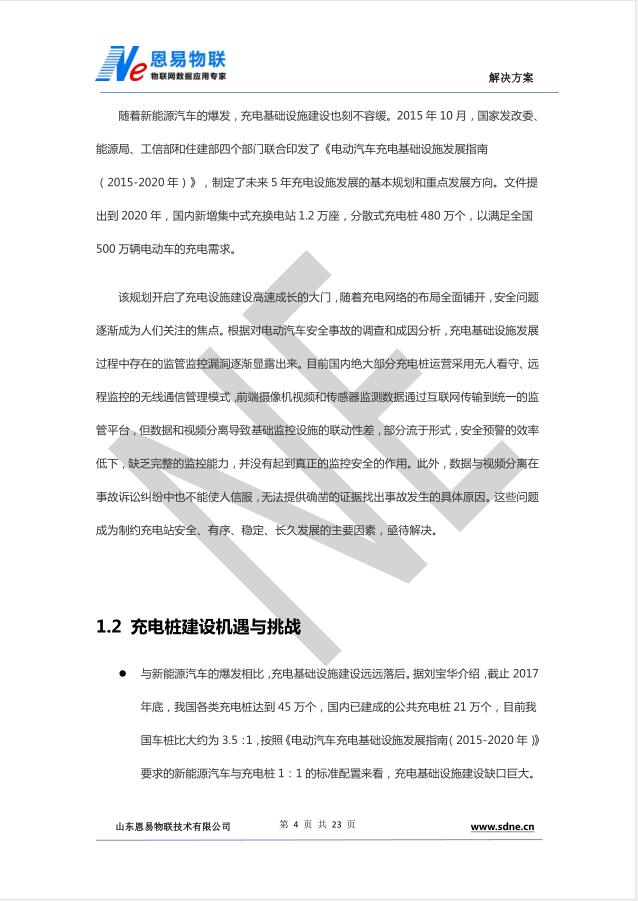

NE-GQ6000N-OSD連接網絡高清攝像機和充電樁，把氣象監測因子空氣溫濕度、風速風向、光照等氣象數據和計量計費、電壓電流等充電樁數據實時同步顯示在后臺監控視頻畫面上，使數據和視頻融為一體，增強整個安防系統的緊密互聯性，構建統一的監控管理系統。并且數據一旦疊加無法修改，解決了事故究責的麻煩，真正實現可視、可管、可控的安防管理，滿足系統集成商、投資商、業主等不同用戶層級對電站的安防監控需求。并且該設備具有靈活的疊加配置和升級功能，使后期各類數據疊加擴展得以實現。

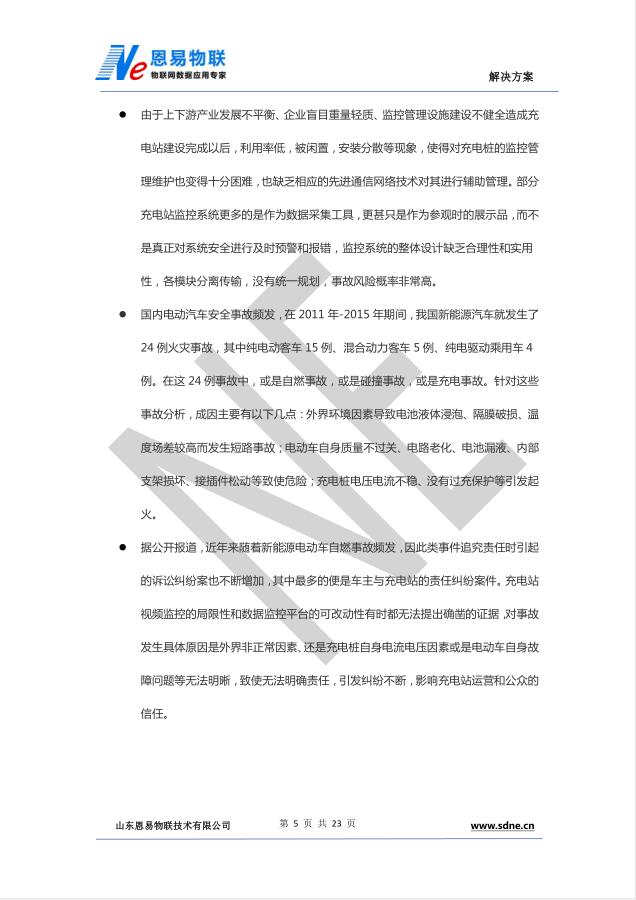

三、系統介紹

       3.1 系統概述

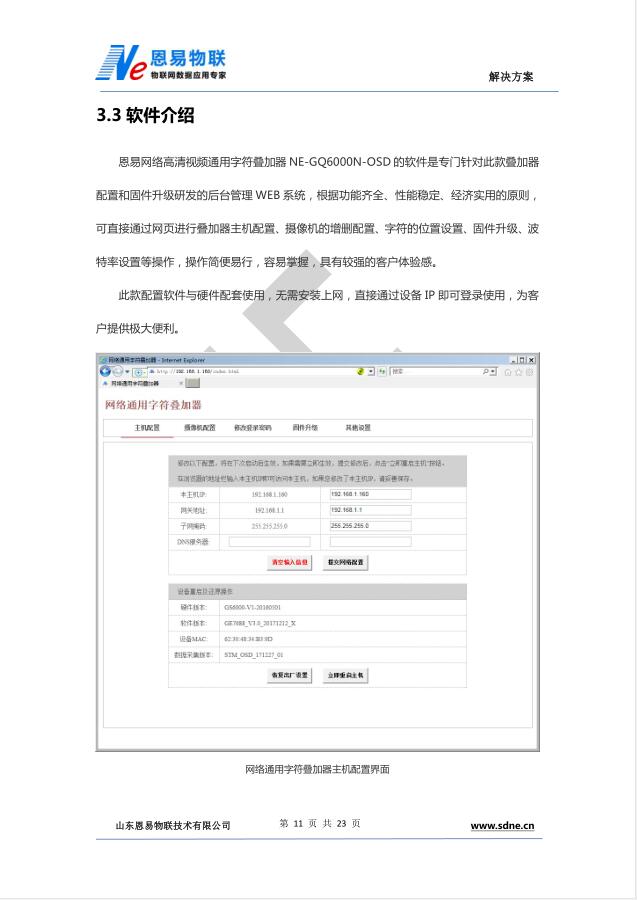

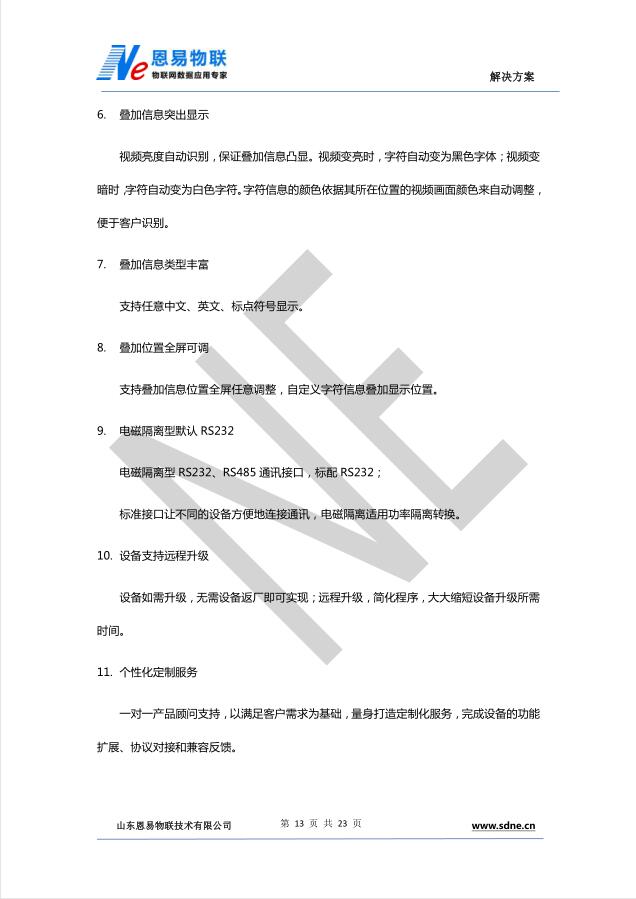

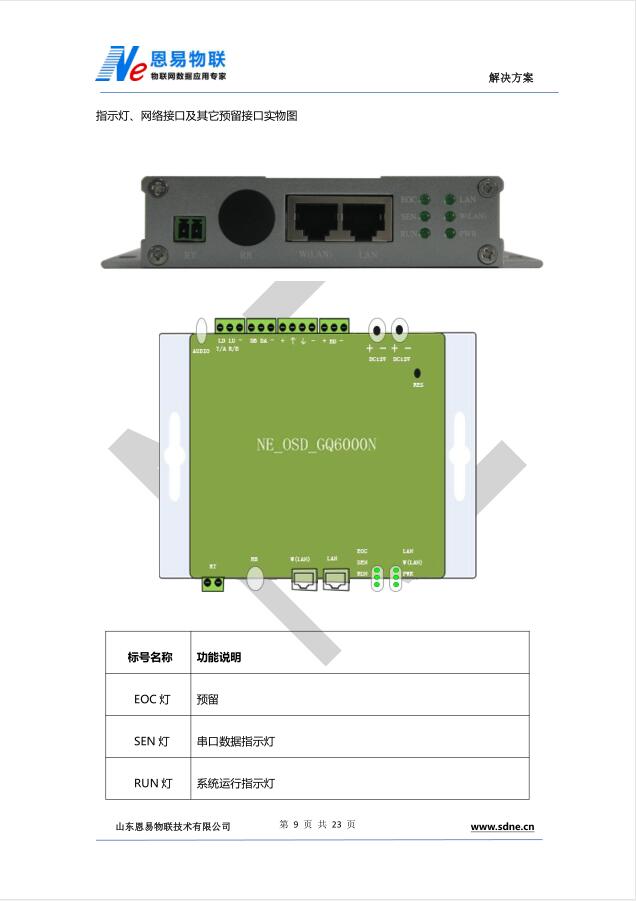

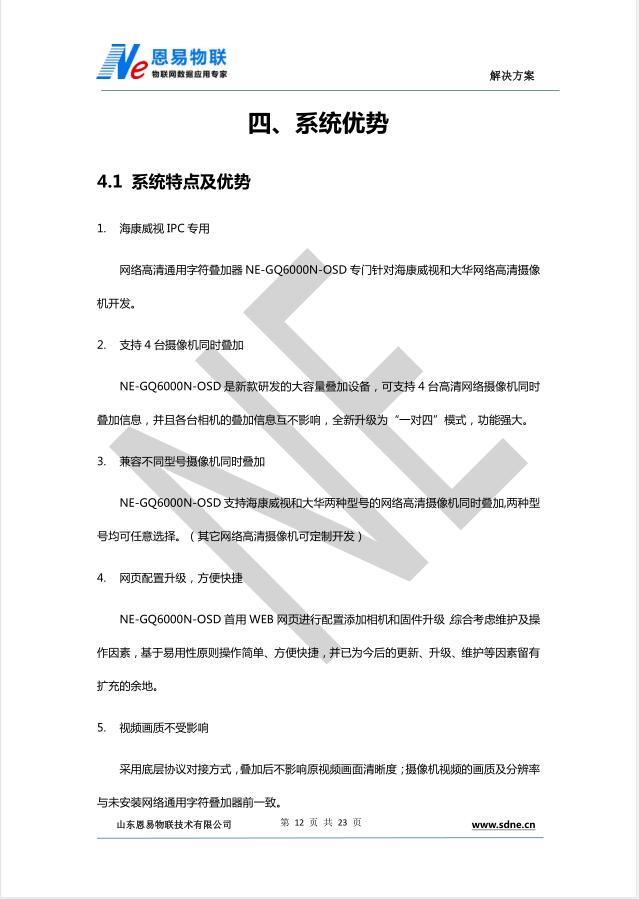

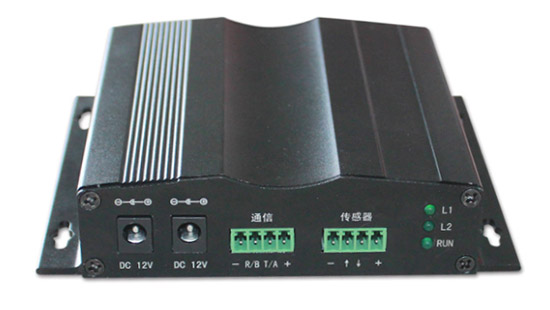

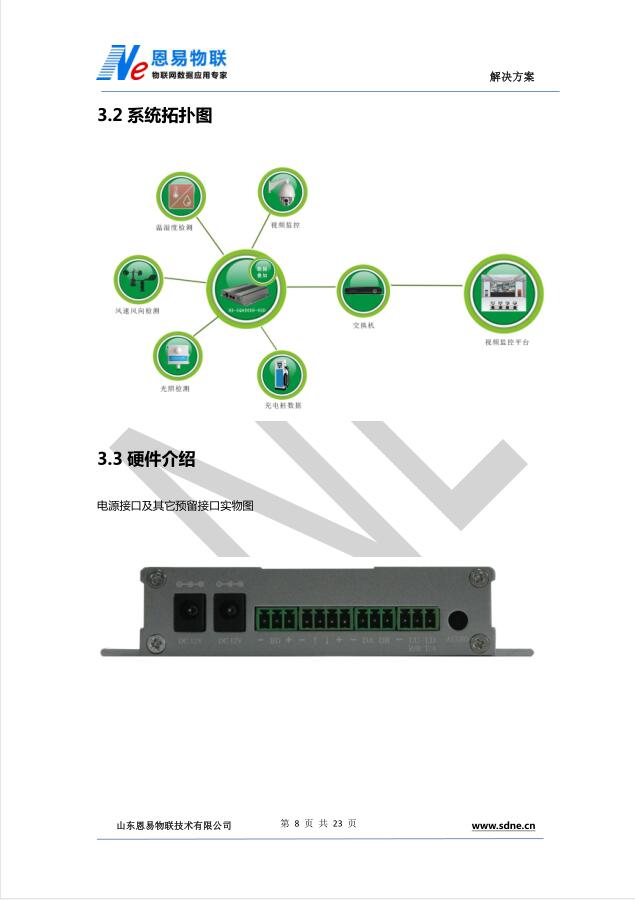

目前，可以改善傳統數字監控系統，將環境監測傳感器數據實時融合到監控視頻畫面上的產品就是恩易網絡高清字符疊加器NE-GQ6000N-OSD；在物聯網云平臺上，一經融合，數據信息將永久隨視頻保存，無論視頻傳輸到什么平臺都會帶有前端環境監測數據。

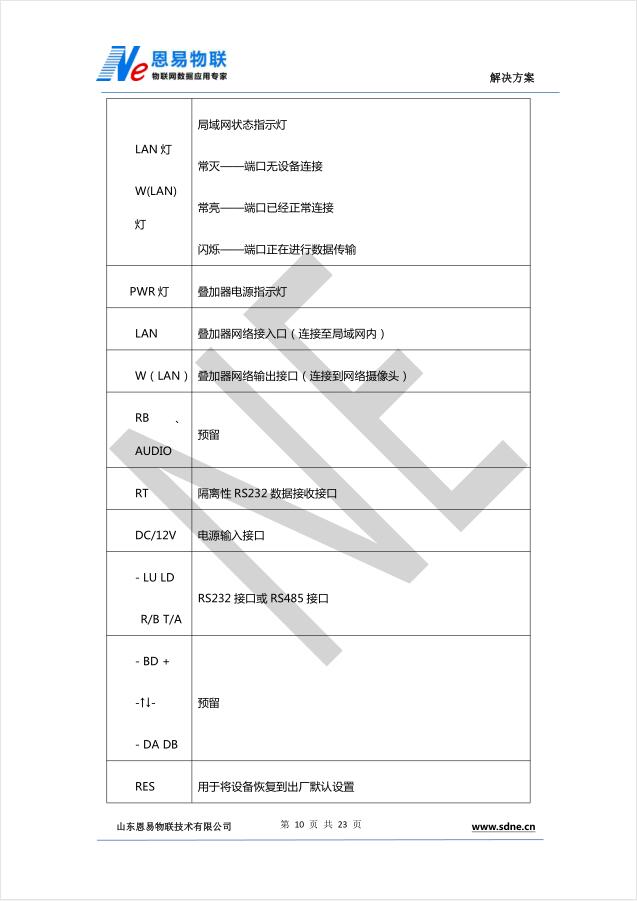

而且該產品針對應用廣泛的海康威視和大華網絡高清攝像機研發設計，本款通用字符疊加器有RS232和RS485兩種串口型號，客戶可根據需要提供協議實現各類充電站監測數據的視頻疊加功能。針對不同形式的充電站、差異化的監控管理系統，可實現靈活模塊化的定制，大大縮短后期監管的時間，滿足各類分布式充電樁監控管理需求。
