產品名稱：電梯姿態傳感器
產品型號：NE-DTS-ZT
1、姿態傳感器的用途
電梯姿態傳感器是一款檢測電梯運行狀態信息的485接口傳感器，可測算出電梯的速度和樓層，該傳感器方便安裝、易于使用，可替代U型光電傳感器、分離光電傳感器、集成雙路磁感傳感器，既可以配合恩易物聯其它硬件設備使用也可獨立使用，通過485接口輸出電梯運行信息。
該傳感器工作原理以基站層做為基層，通過專業智能算法運算出電梯運行信息，從而能夠判斷出電梯所處的上行、下行、停止的狀態、當前樓層、運行速度、俯仰角、橫滾角、震動等，還可配置跳層。此外，電梯每次在基站層停梯，該傳感器會進行自動校驗，確保數據精準。
2、電梯姿態傳感器用于樓層狀態檢測，具備以下幾個優勢：
獨立：無需和電梯傳感器捆綁，無阻礙電梯運行風險；
便捷：解決磁感傳感器每層貼磁條的問題；
精準：專業智能算法比內置在主機的模塊提高測量精準度；
定制化：可以定制數據輸出速率和輸出內容
穩定性：能夠在動態環境下準確監測狀態，穩定性高，性能可靠。
3、姿態傳感器使用方法：

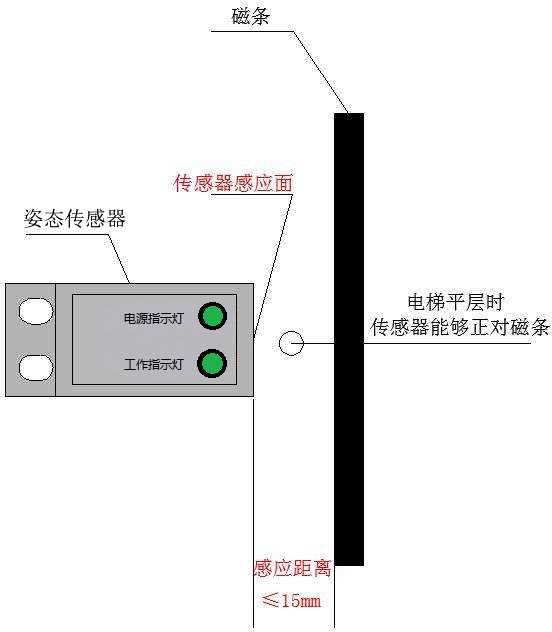

姿態傳感器在出廠時，接口已經壓制完成，只需插上接口就可使用，如需調整線序注意電源不可接反。在安裝時將姿態傳感器的感應面作為前端面，立式安裝，當電梯正常平層時姿態傳感器能夠正對所要感應的磁條，傳感器與磁條的距離應當小于15mm。
4、搭配NE樓層顯示器
姿態傳感器與NE樓層顯示器即插即用。
5、單獨使用
支持標準modbus協議設備即可讀取電梯姿態傳感器的數據，無需對接。
- 姿態傳感器安裝
傳感器外殼有箭頭標識，安裝時請箭頭朝上；磁條為基站感應件，安裝位置為基站層(沒有基站層的默認安裝在一層)。
根據電梯的實際情況，可以配合ZJ-01支架進行安裝。ZJ-01支架為鋁材質，方便彎折、剪斷，可組合多種安裝方式。

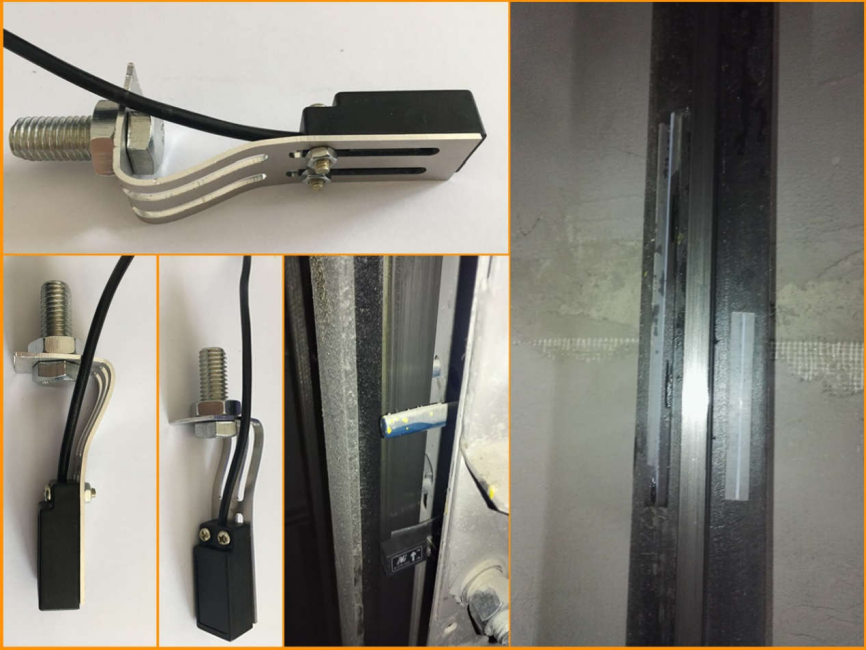

方式一：剪斷支架
將支架剪斷，取其一部分，并彎折成 L 型支架，借用滑槽也可以調節傳感器距離磁條的距離，整體安裝借用電梯本身的一個預留孔。

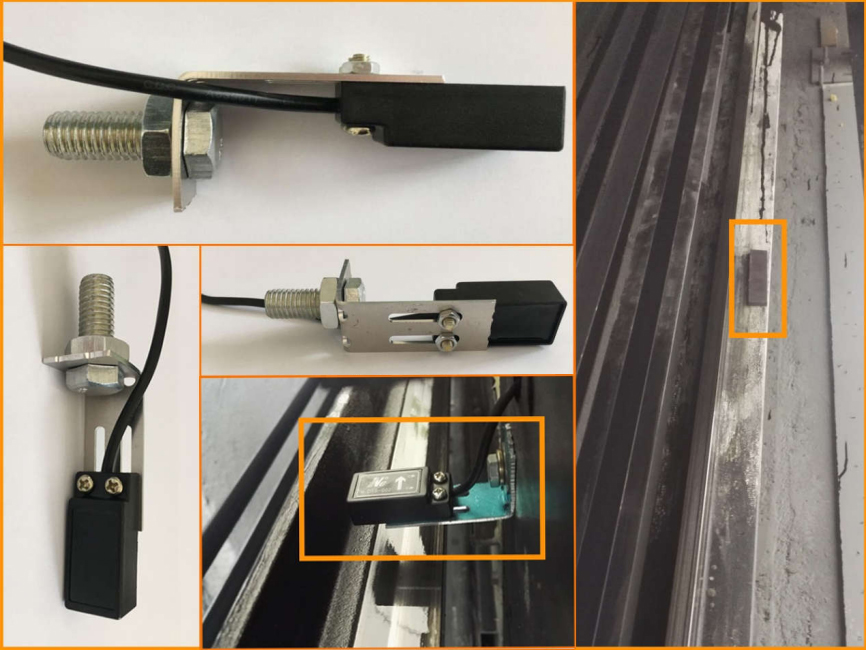

方式二：彎折支架
將鋁板適度彎折以適應磁條位置，保證電梯到達基站層時，能夠準確感應到磁條。
- 產品尺寸
8.產品規格
| 外形尺寸（L*W*H） | 單體：50*28*20(mm) |
| 引線長度 | 引線長度：1.5—2.5m |
| 重量及安裝方式 | 20g–40g 立式安裝 |
| 供電電壓 | 10—15VDC |
| 功率 | ≤ 1W |
| 感應方式 | 基站層通過磁條，其它層自感應 |
| 檢測物 | 電梯基站層磁條 |
| 感應時間 | ≤ 1ms |
| 防護等級 | IP30 |
| 環境溫度 | -25℃ 至 65℃ |
產品資料下載：說明書及配套軟件
