一、背景描述
“十二五”的發展，基本形成了相對完整的安防產業發展體系和行業管理體系，突出的改變就是傳統的模擬監控系統逐漸升級到網絡高清監控系統；為了把握“中國制造2025”、“互聯網+”行動計劃和智慧城市建設等歷史機遇，安防行業“十三五”也會不斷提升各領域的科技創新和各行業應用能力，技術產品的數字化、網絡化、集成化、高清化、智能化應用逐步深化，并在核心領域取得重大突破。
監控領域領頭羊海康威視深入貫徹“十三五”行動規劃，在擴大網絡高清監控市場份額的同時不斷尋求創新，為創新型安防產品在網絡高清視頻監控周邊的應用提供更多機會，借此完善各行業各領域監控系統/平臺。
目前，視頻監控系統已經由傳統模擬監控升級為數字監控，而且傳統監控系統中沒有將安全問題作為重點；前端網絡高清攝像機視頻和傳感器監測數據都可以通過互聯網傳輸?shù)浇y(tǒng)一的監管平臺，但是，對于存在的安全隱患不能及時得到排解。
二、系統需求
配電房視頻監控系統中最重要的不僅有視頻圖像、疊加的數據信息，配電房的配電柜溫度、配電房是否存在積水對于安全監控尤為重要；在監控配電房的同時，將配電柜溫度疊加到視頻畫面、溫度超閾值報警、地面積水報警可以減少潛在的安全隱患。
三、系統介紹
? ? ? 3.1系統概述
目前，網絡高清字符疊加器可以改善傳統數字監控系統，將配電柜溫度實時融合到監控視頻畫面上，同時還可以進行溫度超閾值報警、積水報警的產品就是恩易網絡高清報警疊加器NE-EM1500-BJ；該產品可以將信息疊加到視頻監控畫面上，一旦監測到的數據超出閾值立刻啟動報警，警示值班人員解除安全隱患。
監測數據信息可上報到監管平臺，在監控中心展示；出現問題后可以及時語音報警、微信推送。
? ? ? 3.2系統拓?fù)鋱D
?

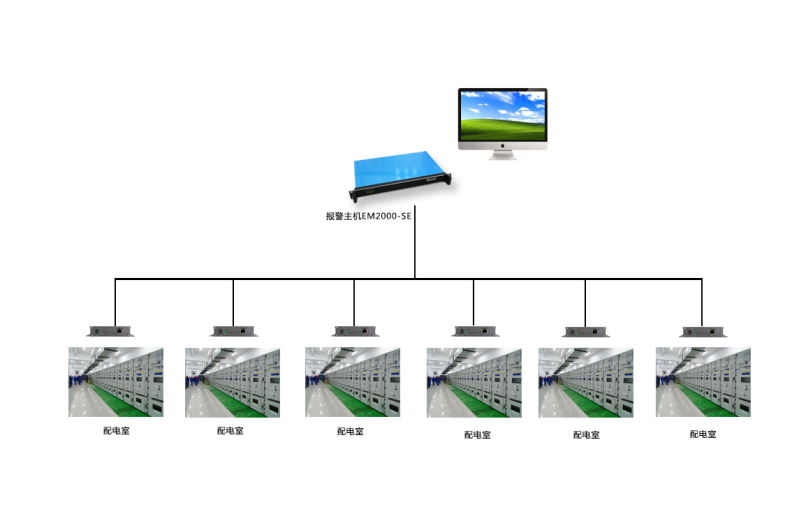

配電房視頻監控系統系統架構圖
?

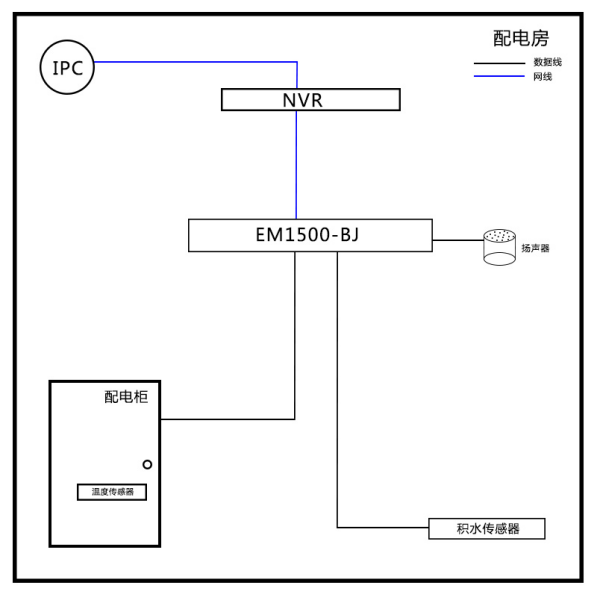

配電房拓?fù)鋱D
? ? ? 3.3疊加效果
?
? ? ?3.4產品特點
1.?海康威視IPC專用
網絡高清報警疊加器NE-EM1500-BJ專門針對?？低暰W(wǎng)絡高清攝像機開發。
2.?傳感器兼容多元化
兼容多種環境監測傳感器，風向傳感器、積水傳感器、雨量傳感器、光照強度傳感器等等，保證不同領域均可使用。
3.?展示多樣化
可在顯示器上展示地圖界面、配電房列表、單配電房信息。
4.?報警多樣化
一旦溫度超出閾值、地面積水過多，在配電房會有報警提醒；同時，在監控中心會有語音報警、也可通過微信接收到故障信息。
5.?電磁隔離型默認RS232
電磁隔離型RS232、RS485通訊接口，標配RS232；
標準接口讓不同的設備方便地連接通訊，電磁隔離適用功率隔離轉換。
6.?設備支持遠程升級
? ? ? ? 設備如需升級，無需設備返廠即可實現；遠程升級，簡化程序，大大縮短設備升級所需時間。
7.?個性化定制服務
一對一產品顧問支持，以滿足客戶需求為基礎，量身打造定制化服務，完成設備的功能擴展、協議對接和兼容反饋。
3.5硬件介紹
3.5.1?網絡高清報警疊加器
1）網絡高清報警疊加器主要功能
接收前端傳感器信號
將信號進行整合分析處理
實現監測數據疊加
超閾值報警輸出信號?
2）產品概述
產品品牌：恩易
產品名稱：網絡高清報警疊加器
產品型號：NE-EM1500-BJ
?

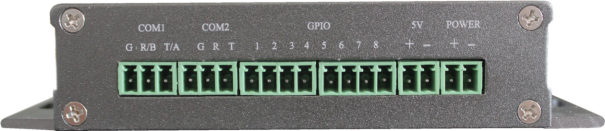

傳感器接口、報警輸出接口及其它預留接口實物圖
?

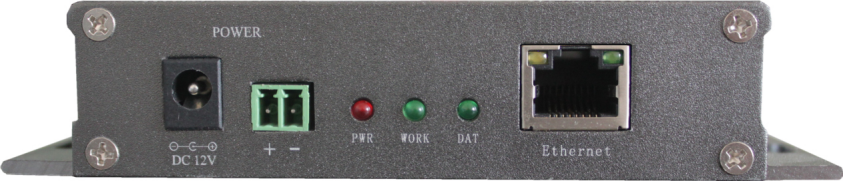

電源接口，指示燈及網絡接口實物圖
?
?
|
標號名稱 |
功能說明 |
|
COM1 G |
連接傳感器的地(傳感器信號為RS485時不需要連接) |
|
COM1 R/B |
連接RS485傳感器的B/-或RS232傳感器的數據發送端 |
|
COM1 T/A |
連接RS485傳感器的A/+或RS232傳感器的數據接收端 |
|
COM2 |
懸空 |
|
GPIO (1–8) |
懸空 |
|
DC5V |
5V直流電源輸出接口(備用) |
|
POWER |
12V直流電源輸出接口(備用) |
|
DC12V |
12V直流電源輸入接口 |
|
PWR |
電源指示燈 |
|
WORK |
疊加器工作指示燈 |
|
DAT |
串口通訊數據接收指示燈 |
|
Ethernet |
網絡接口 |
3.5.2?配電房安全報警主機
1）配電房安全報警主機主要功能
?接收前端網絡高清報警疊加器的信號
將信號進行整合分析處理。
3）產品概述
產品品牌：恩易
產品名稱：配電房安全報警主機
產品型號：NE-ES2000-SE

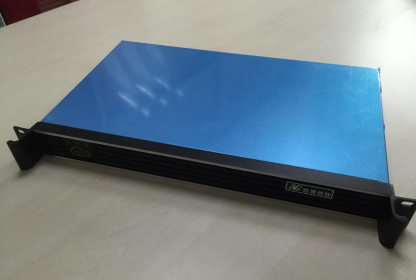

產品圖片：
?
設備圖
?
4）設備接口
?
?
指示燈面板圖
?
?
接口面板圖
?
接口與說明：
|
標號名稱 |
功能說明 |
|
電源接口 |
交流供電220V/50Hz |
|
SWITCH |
設備電源開關 |
|
|
附加功能 |
|
|
網絡接口 |
|
HDMI |
?高清視頻輸出接口 |
|
|
鼠標接口 |
|
|
音頻輸出接口 |
|
RS232 |
附加功能 |
|
?RS485A |
附加功能 |
|
RS485B |
附加功能 |
|
RELAY1 |
附加功能 |
|
RELAY2 |
附加功能 |
|
PWR |
電源指示燈 |
|
WORK |
主機工作指示燈 |
|
NET |
網絡信號指示燈 |
3.5.3 其他配件

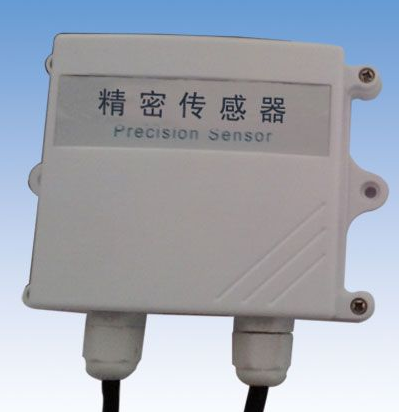

1.溫度傳感器
?
2.積水傳感器
?

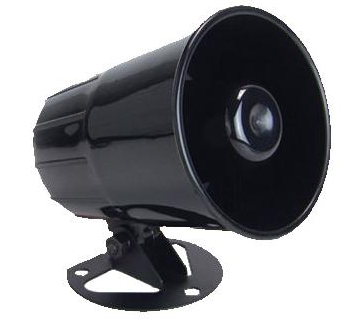

3.報警揚聲器
?

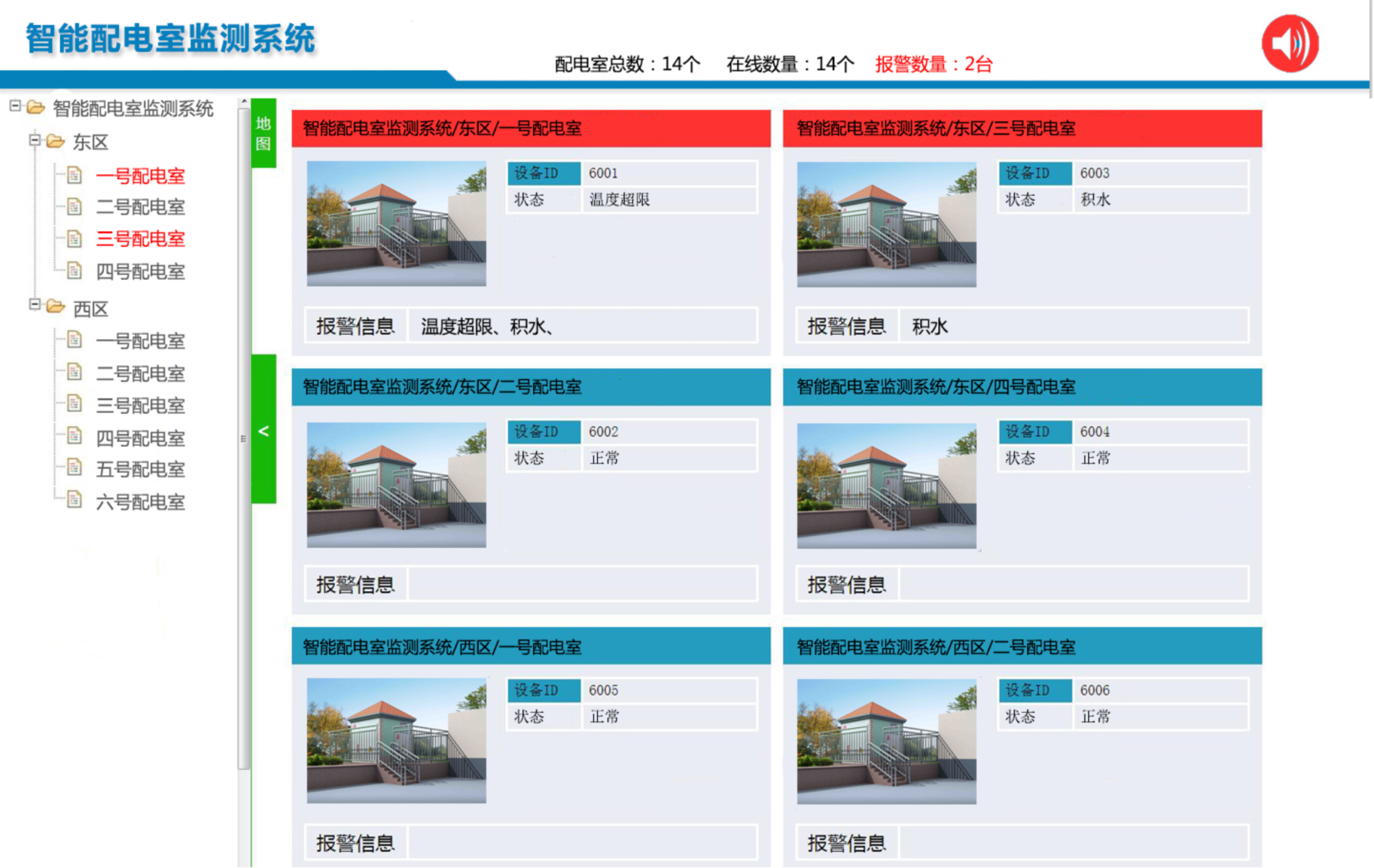

3.6平臺展示
四、配置清單
|
名稱 |
型號 |
|
網絡高清報警疊加器 |
NE-EM1500-BJ |
|
配電房安全報警主機 |
NE-ES2000-SE |
|
溫度傳感器 |
NE-WSD |
|
積水傳感器 |
NE-JSSEN |
|
揚聲器 |
五、恩易優勢
專業
自2006年恩易先后經歷了字符疊加模塊、視頻字符疊加器、網絡高清視頻字符疊加器以及同軸高清視頻字符疊加器的產品研發生產銷售階段；從單片機主控到Linux系統主控，恩易不斷對產品進行升級，逐漸成為國內最專業的字符疊加器生產廠家。
團隊
恩易核心技術團隊工程師擁有近20年的專業經驗，不斷提升技術團隊成員研發與創新能力。
經驗
恩易研發生產和銷售字符疊加系列產品近10年，不斷積累行業產品研發設計經驗。
從客戶角度出發設計產品，為各行業客戶解決痛點、難點，例如：全國首創網絡樓顯雙網口交換機設計，解決井道再布網線麻煩和高成本的痛點；全國首創軟件配置模擬樓顯，解決按鍵設置樓層信息的傳統設計帶來的使用不便的難點。
在與客戶的交互過程中不斷升級字符疊加產品，例如：?U型光電抗干擾傳感器，最初選用市面上的U型光電傳感器方案，投入使用后出現干擾問題；最終恩易選擇自主研發設計并開模制作，有效解決原傳感器存在的問題，傳感器性能讓競爭對手望塵莫及。
為客戶提供個性化定制服務，豐富的行業經驗保證恩易對客戶個性化需求能夠快速響應，例如：石家莊某軍火庫對庫內溫濕度及通風都有嚴苛要求，恩易分析需求后快速以網絡高清溫濕度字符疊加器為基礎進行產品方案升級，不僅將溫濕度信息實時監控，而且會根據溫濕度閾值自動報警并調控通風設備，保證庫內環境條件滿足倉儲標準。
合作
恩易產品在安防行業應用廣泛，為房地產、金融、高速收費、零售等領域貢獻綿薄之力。與明星品牌?？低?、浙江大華、天地偉業、宇視等監控廠家合作；與國內知名系統集成商合作推動電梯安全項目；為萬達、萬科、綠城等房地產企業提供電梯安全產品；為銀行提供點鈔機字符疊加系列產品，等等。
