一、系統概述

　　在當前國際國內環境下，物價持續上漲，企業生產經營所有環節成本成倍增加。作為企業如何減少損失是首要任務。人員工資在漲，生產效率不變，進一步增加了企業的負擔。如何節省企業運作成本，提升在困境中求生存、發展的能力，是每個企業管理者追求的目標。服裝生產屬勞動密集型生產方式，在人員與工種眾多、管理環節及方式復雜的密集型生產企業里，由于工作內容多樣化、不可預見化，將各級生產運作人員每日工作內容數字化是件困難的事情，即有條件下只能靠人工記錄工作事項，寵大的人工工作量決定這是不可行的。

　　本系統的實現方法是依托制造業的MES(制造執行系統，manufacturing execution system)，增加有效技術手段，可靠記錄生產運轉人員關鍵工作內容起始段時間、工作位置，將密集型生產企業每個環節每個人員工作量數字化。并且通過錄像疊加技術，將關鍵生產環節工作內容及實時重要數據整合到畫面加以保存，達到有據可查。

　　在服裝生產領域，與傳統的ERP系統不同，MES系統直接面向生產設備。MES系統的運行，依靠對生產現場設備的各項運行參數進行在線監控，并進行相應的交互處理，然后通過各種方式，向生產現場反饋各類處理結果，從而實現提高生產效率，降低能耗，確保產品品質,最終達到降低生產成本,增加企業效益,增強企業市場競爭力的目的。本系統應用目前成熟的網絡與通信技術、音視頻多媒體技術、單片機與嵌入式技術、面向?qū)ο蟮能浖_發技術、大中型數據庫技術，結合企業已有的資源管理(ERP)系統，辦公自動化(OA)系統,再加以相應的軟件與硬件開發，從而整合智能化流水企業生產信息監控管理系統。

　　本方案應用流水線視頻監控系統、廠區局域網絡及新增OSD信息字符疊加設備和視頻信息管理服務器，共同組成服裝流水線生產信息監控管理系統。該系統將流水線工位視頻圖像與服裝條碼信息全部納入到監控網絡中進行統一管理，實現用戶在實時查看、回放錄像和遠程監控時，服裝生產信息與生產視頻同步顯示，并且可以對信息進行有效管理，實現對指定員工、工位、工藝、服裝代碼等進行查詢、回放監控視頻畫面，對工藝流程、員工工作量進行統計分析。最終實現高科技滲透到服裝流水生產環境中，從而直接降低企業在生產環節的損耗，提高生產效率。

       二、系統功能

　　根據以上分析，生產環節信息監控系統應具有以下功能：

　　1、視頻與信息疊加顯示功能

　　本系統將生產數據與視頻畫面疊加在一起同步顯示，有利于管理人員能夠更直觀、高效地工作。

　　2、數字水印功能

　　生產數據一經疊加，即在視頻上產生數字水印，與視頻一同保存在硬盤錄像機上，永不被修改。

　　3、回放指定信息錄像功能

　　方便用戶按照指定信息查詢的需求，本系統要求在查詢系統數據時，能夠?qū)崿F(xiàn)對指定工號、單號、產品等信息的錄像回放。

　　4、視頻自動內模式功能

　　監控系統會出現老化、損壞、攝像頭不輸出圖像的現象，造成無法監控員工工作的情況。系統應能夠在視頻源中斷的情況下，能夠自動生成視頻信號，顯示收銀信息并記錄在硬盤錄像機中。

　　5、視頻直通功能

　　字符疊加設備在出現故障、掉電等無法正常工作的情況下，直接將原攝像機視頻輸出，不影響原監控系統的工作。

　　6、遠程管理功能

　　能夠?qū)崿F(xiàn)遠程部署、配置、訪問，實現總部對下面各分點的有效管理和監督。

　　7、良好的兼容性

　　廠區已安裝有監控系統，系統應兼容原有設備，無需更攝像頭、矩陣、硬盤錄像機等，充分利用現有資源。

　　8、較高的擴展性能和系統穩定性。

　　可擴展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能。

       三、方案總體設計

　　本系統是實現生產數據與生產視頻融合，在生產監控視頻畫面上疊加生產過程關鍵數據，并將融合后的視頻存儲在硬盤錄像機中;生產數據同時被保存在視頻管理服務器上，通過視頻信息管理軟件，可實現條件查詢錄像信息。

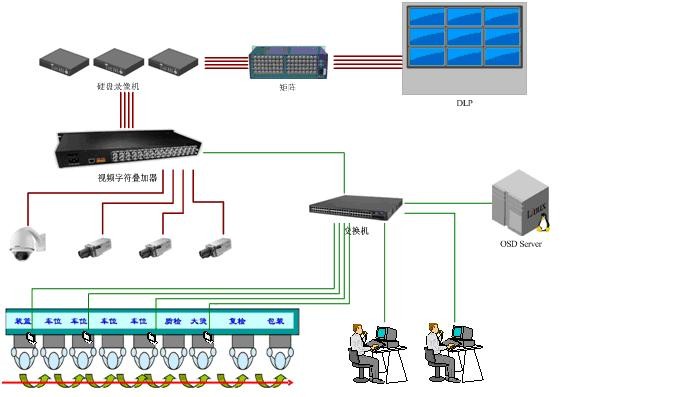

　　本系統由一下幾部分構成：

　　1、 視頻監控部分：該部分由高清模擬攝像機、云臺、硬盤錄像機、監控矩陣、監控電視墻等構成，實現生產監控視頻的采集、存儲及回放等功能。

　　2、 生產信息疊加部分：該部分由視頻字符疊加器(NE-POS-9016N)、信息視頻管理服務器(OSD Server)、管理終端計算機構成，實現生產數據與。視頻的融合、生產數據存儲及根據數據查詢監控視頻等功能

　　系統簡要的數據采集傳輸工作過程為：每個需要數據監控的工藝裝配點，原MES系統軟件實時的將生產數據通過TCP發送至信息視頻服務器(OSD Server)中，信息視頻服務器(OSD Server)把采集到的生產數據解碼并存儲到mysql數據庫，信息視頻服務器(OSD Server)把生產數據轉發給對應通道的視頻字符疊加器(NE-POS-9016N)以實現數據及視頻的融合，融合后的視頻存儲在硬盤錄像機中。管理終端計算機通過條件查詢OSD Server中的生產數據，同時調取對應時間段的監控視頻，實現信息、視頻的查閱、回放、關鍵點標注等功能。
