隨著國民安防意識的提高和攝像機生產工藝的不斷升級，模擬攝像機在監控安防領域逐步地淡出了人們的視野，而高像素，無干擾的網絡攝像機正迎來在安防監控領域的發展高峰。然而在這個網絡攝像機品牌繁多，攝像機像素不斷提高的年代，卻發現相應的網絡字符疊加器品牌卻廖廖無幾，這是個值得我們深究的問題。

通過多方了解，我們發現，網絡攝像機字符疊加器研發過程中遇到的最大問題是數據傳輸的實現方式。現在能實現的傳輸方式分為兩種，一種是串口傳輸模式，第二種是IP模式。網絡攝像機通常使用的傳輸模式為網口傳輸（IP模式），然而出于對成本和技術等因素的考慮，現有的字符疊加器廠家大多數選擇了相對成本較低且容易實現的串口傳輸模式。

為了幫助客戶更好的理解兩種傳輸方式的區別，本文將對兩種實現方式加以說明。

一、串口模式網絡字符疊加器

其主要原理是通過IP攝像機的485或232接口接收來自采集器的信號，由IP攝像機完成字符的疊加。RS-485接口是在原有RS-232接口的基礎上發展成型，不僅能實現點對點的通訊方式，而且能實現聯網的功能。但是現在網絡攝像機品牌比較繁雜，行業間沒有形成統一的協議標準，因此現有的疊加器廠家如果希望通過RS-485接口進行信號傳輸，必須依賴于攝像機廠家的配合，采用定制開發的方式，生產一批專用于RS-485通信的攝像機，但是定制開發的成本較高，耗時耗力，而且局限性比較大，無法適用于市面上常見的攝像機型號。

在現場布局布線方面，串口模式也存在著極大的弊端，因為RS-485接口線不能直接接入交換機或路由器，只能將網絡攝像機連接到疊加器主機上，必須要有專業人員進行現場布局布線，費時費力。

二、IP模式網絡字符疊加器

這種實現模式采用的方法是在局域網中加入專用的協議解析設備，通過解析網絡攝像機的IP協議包將動態的字符信息疊加到原視頻信號中。采用這種傳輸模式，不需要對攝像機固件進行任何的定制與修改，只需要配合攝像機的驅動就可以開發出兼容的字符疊加器，因此使用范圍比較廣泛。

由于具有安裝方便、功能強大，應用范圍廣，對攝像機沒有要求，無需依賴攝像機廠家配合，便于獨立開發等優點，IP模式的網絡字符疊加器日益受到廣大用戶的青睞。

山東恩易物聯技術有限公司作為國內首家從事網絡攝像機字符疊加器開發生產的公司，擁有多年的研發經驗，開發的一系列網絡攝像機字符疊加器，全部基于網口傳輸，使用普通網線（電梯用字符疊加器可使用專用隨行電纜網線）即可實現數據傳輸，無需考慮干擾問題，更是保證了網絡攝像機高清畫質不會受損。而且省去了布局布線環節，只需將疊加器主機與網絡攝像機接入同一局域網即可。

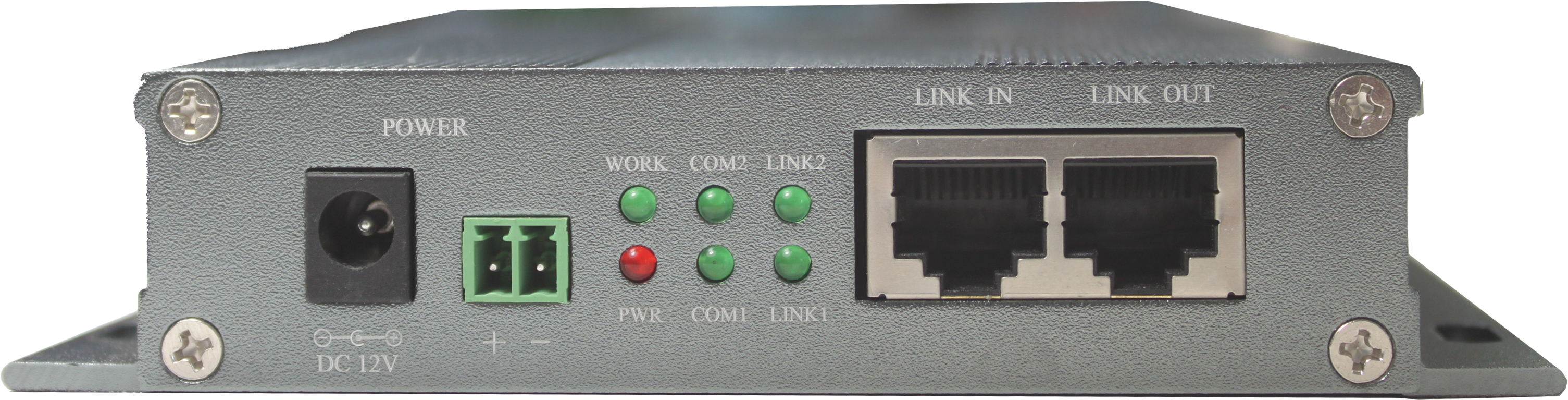

下圖為我公司開發的網絡攝像機樓層字符疊加器，也稱電梯樓層顯示，內部集成交換機功能，采用獨特雙網口設計，無需額外布局布線，只需將原有網絡攝像機網線接入疊加器主機，然后連接疊加器和網絡攝像機，從根本上解決了電梯內安裝疊加器額外布線的問題。

目前我公司一系列網絡攝像機字符疊加器已經可以直接支持海康威視、大華?、天地偉業、波粒、天視通TI方案、巨峰、雄邁AE模組、博電端口、星網銳捷、尤思科、悠絡客、奇盾、宇視、三星等品牌的各類型號攝像機，且公司具有強大的開發團隊，可在其他攝像機提供樣機的前提下，完成配型，提供質量過硬的一系列網絡攝像機字符疊加器產品。
